柔性拖链电缆
FIDC 660 CY

高柔性屏蔽控制拖链电缆,改性聚氯乙烯混合物外护

在线订购 24小时免费咨询热销 +86 512 6380 1698
其他产品
  • 产品应用
  • 产品结构
  • 产品特性
  • 技术参数
  • 产品应用

    应用于工业自动化、机电成套设备、自动物流系统、装配线、传感系统、控制设备和控制工程等领域需要以一定速度频繁移动的机械部件或动力拖链系统,作控制电缆使用,用于测量、控制和电路调配。适用于室内或室外干燥或潮湿的区域。铜丝屏蔽结构,满足应用场景对抗电磁干扰的要求。

  • 产品结构

    · 超细裸铜丝绞合,符合IEC 60228 6类标准

    · 线芯绝缘:改性聚氯乙烯混合物

    · 线芯颜色:符合VDE 0293-1

    · 线芯依照独特的节距控制方案绞合成缆,无纺布绕包

    · 内护套:改性聚氯乙烯混合物,灰色 RAL 7001

    · 屏蔽:镀锡铜丝编制屏蔽,编制密度85%

    · 外护套:改性聚氯乙烯混合物,灰色 RAL 7001


  • 产品特性

    · 阻燃特性符合IEC 60332-1-2

    · 耐化学试剂

    · 抗UV

    · EMC电磁兼容

    · 500万次弯曲循环,拖链行程10m

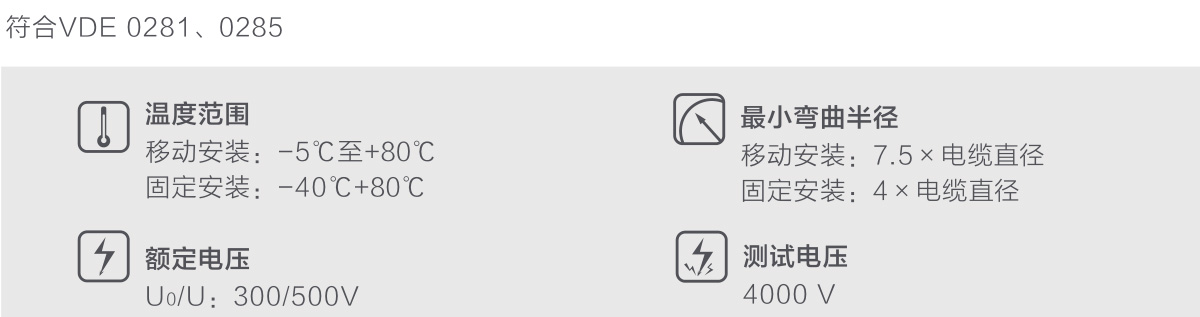

  • 技术参数


    型号规格 芯数×标称截面mm² 标称外径 mm 标称铜重 kg/km 标称电缆重量kg/km
    FIDC 660 CY  2 X 0.5 2 X 0.5 7.1 33.0 74.7
    FIDC 660 CY  3 G 0.5 3 G 0.5 7.5 39.0 84.8
    FIDC 660 CY  4 G 0.5 4 G 0.5 8.1 46.0 99.0
    FIDC 660 CY  5 G 0.5 5 G 0.5 8.7 54.0 111.1
    FIDC 660 CY  7 G 0.5 7 G 0.5 10.1 70.0 144.4
    FIDC 660 CY  12 G 0.5 12 G 0.5 11.6 100.0 203.0
    FIDC 660 CY  18 G 0.5 18 G 0.5 13.8 153.0 289.9
    FIDC 660 CY  25 G 0.5 25 G 0.5 16.4 202.0 397.9
    FIDC 660 CY  30 G 0.5 30 G 0.5 17.0 228.0 436.3
    FIDC 660 CY  2 X 0.75 2 X 0.75 7.5 39.0 85.9
    FIDC 660 CY  3 G 0.75 3 G 0.75 8.0 48.0 100.0
    FIDC 660 CY  4 G 0.75 4 G 0.75 8.7 59.0 117.2
    FIDC 660 CY  5 G 0.75 5 G 0.75 9.3 69.0 134.3
    FIDC 660 CY  7 G 0.75 7 G 0.75 11.0 90.0 179.8
    FIDC 660 CY  12 G 0.75 12 G 0.75 12.8 129.0 255.5
    FIDC 660 CY  18 G 0.75 18 G 0.75 15.3 205.0 371.7
    FIDC 660 CY  25 G 0.75 25 G 0.75 17.9 271.0 501.0
    FIDC 660 CY  30 G 0.75 30 G 0.75 18.5 320.0 554.5
    FIDC 660 CY  2 X 1 2 X 1 7.9 46.0 98.0
    FIDC 660 CY  3 G 1 3 G 1 8.4 57.0 115.1
    FIDC 660 CY  4 G 1 4 G 1 9.2 70.0 135.3
    FIDC 660 CY  5 G 1 5 G 1 10.1 81.0 160.6
    FIDC 660 CY  7 G 1 7 G 1 11.7 110.0 209.1
    FIDC 660 CY  12 G 1 12 G 1 13.8 182.0 317.1
    FIDC 660 CY  18 G 1 18 G 1 16.6 254.0 447.4
    FIDC 660 CY  25 G 1 25 G 1 19.4 365.0 618.1
    FIDC 660 CY  26 G 1 26 G 1 19.4 374.0 631.3
    FIDC 660 CY  34 G 1 34 G 1 22.1 463.0 794.9
    FIDC 660 CY  41 G 1 41 G 1 23.9 542.0 927.2
    FIDC 660 CY  50 G 1 50 G 1 26.1 640.0 1131.2
    FIDC 660 CY  2 X 1.5 2 X 1.5 8.7 58.0 118.2
    FIDC 660 CY  3 G 1.5 3 G 1.5 9.3 75.0 140.4
    FIDC 660 CY  4 G 1.5 4 G 1.5 10.2 91.0 170.7
    FIDC 660 CY  5 G 1.5 5 G 1.5 11.2 112.0 203.0
    FIDC 660 CY  7 G 1.5 7 G 1.5 13.1 145.0 264.6
    FIDC 660 CY  12 G 1.5 12 G 1.5 15.6 247.0 408.0
    FIDC 660 CY  16 G 1.5 16 G 1.5 17.3 314.0 508.0
    FIDC 660 CY  18 G 1.5 18 G 1.5 18.3 348.0 565.6
    FIDC 660 CY  25 G 1.5 25 G 1.5 21.8 498.0 800.9
    FIDC 660 CY  34 G 1.5 34 G 1.5 24.6 700.0 1015.1
    FIDC 660 CY  3 G 2.5 3 G 2.5 11.1 119.0 209.1
    FIDC 660 CY  4 G 2.5 4 G 2.5 12.2 161.0 249.5
    FIDC 660 CY  5 G 2.5 5 G 2.5 13.6 194.0 310.1
    FIDC 660 CY  7 G 2.5 7 G 2.5 16.3 262.0 422.2
    FIDC 660 CY  4 G 4 4 G 4 14.1 238.0 363.6
    FIDC 660 CY  5 G 4 5 G 4 15.8 280.0 440.4
    FIDC 660 CY  4 G 6 4 G 6 16.6 318.0 519.1
    FIDC 660 CY  4 G 10 4 G 10 20.8 521.0 832.2
    FIDC 660 CY  4 G 16 4 G 16 24.3 780.0 1219.1
