FID 880 CP (TP)
FID 880 CP (TP)

高柔性对绞屏蔽数据传输电缆，改性聚氨酯混合物外护

在线订购 24小时免费咨询热销 +86 512 6380 1698
其他产品
  • 产品应用
  • 产品结构
  • 产品特性
  • 技术参数
  • 产品应用

    适用于频繁移动场合的通信及数据处理系统作控制和信号电缆使用，包括自动产线、装配线、机器及机器人工业、高速移动设备等。选用先进改性聚氨酯材料，电缆具备良好的机械强度，使用寿命高，使电缆适应中等以上机械应力的动力拖链设备。铜丝编织屏蔽结构，电缆在电磁干扰环境下，可保持良好的性能。线芯对绞使电缆的耦合值最低。

  • 产品结构

    • 超细裸铜丝绞合

    • 线芯绝缘：改性聚烯烃混合物

    • 线芯颜色：符合DIN 47100 色标

    • 线芯对绞，束绞成缆，无纺布绕包

    • 屏蔽：镀锡铜丝编制屏蔽，编织密度约85%

    • 外护套：改性聚氨酯混合物，灰色RAL 7001


  • 产品特性

    • 阻燃特性符合IEC 60332-1-2，无卤

    • 耐化学性

    • 高度耐油

    • 耐候性

    • 耐扭转

    • 低温柔性（≤-40oC）

    • 可往复循环1000万次左右，拖链行程100m

    • 耐摩擦、耐撕裂及耐冲击性能良好

    • EMC电磁兼容

    • 低串音干扰

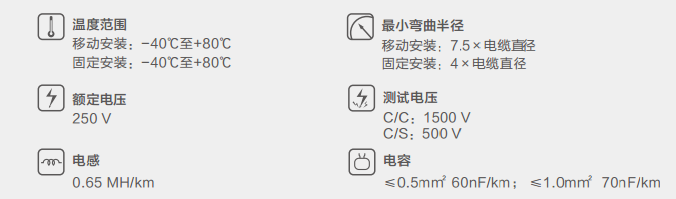

  • 技术参数

    参考VDE 0812、0281 设计



    型号规格 芯数×标称截面mm² 标称外径 mm 标称铜重 kg/km 标称电缆重量kg/km
    FID 880 CP (TP)  2 x 2 x 0,14 2 x 2 x 0,14 6.1 19.4 42.4
    FID 880 CP (TP)  3 x 2 x 0,14 3 x 2 x 0,14 6.4 23.4 53.5
    FID 880 CP (TP)  4 x 2 x 0,14 4 x 2 x 0,14 6.9 27.1 59.6
    FID 880 CP (TP)  5 x 2 x 0,14 5 x 2 x 0,14 7.5 37.4 75.8
    FID 880 CP (TP)  6 x 2 x 0,14 6 x 2 x 0,14 7.7 49.4 91.9
    FID 880 CP (TP)  8 x 2 x 0,14 8 x 2 x 0,14 9.1 54.8 110.1
    FID 880 CP (TP)  10 x 2 x 0,14 10 x 2 x 0,14 10.4 60.1 121.2
    FID 880 CP (TP)  1 x 2 x 0,25 1 x 2 x 0,25 5.0 14.0 27.3
    FID 880 CP (TP)  2 x 2 x 0,25 2 x 2 x 0,25 6.7 32.0 60.6
    FID 880 CP (TP)  3 x 2 x 0,25 3 x 2 x 0,25 7.0 38.4 72.7
    FID 880 CP (TP)  4 x 2 x 0,25 4 x 2 x 0,25 7.6 43.2 85.9
    FID 880 CP (TP)  5 x 2 x 0,25 5 x 2 x 0,25 8.5 51.5 104.0
    FID 880 CP (TP)  6 x 2 x 0,25 6 x 2 x 0,25 9.2 71.8 132.3
    FID 880 CP (TP)  8 x 2 x 0,25 8 x 2 x 0,25 10.7 74.4 156.6
    FID 880 CP (TP)  10 x 2 x 0,25 10 x 2 x 0,25 12.4 90.0 187.9
    FID 880 CP (TP)  14 x 2 x 0,25 14 x 2 x 0,25 12.6 111.2 221.2
    FID 880 CP (TP)  1 x 2 x 0,34 1 x 2 x 0,34 5.5 20.0 36.4
    FID 880 CP (TP)  2 x 2 x 0,34 2 x 2 x 0,34 7.3 41.0 81.8
    FID 880 CP (TP)  3 x 2 x 0,34 3 x 2 x 0,34 7.7 52.0 102.0
    FID 880 CP (TP)  4 x 2 x 0,34 4 x 2 x 0,34 8.7 59.0 120.2
    FID 880 CP (TP)  6 x 2 x 0,34 6 x 2 x 0,34 10.4 86.2 166.7
    FID 880 CP (TP)  8 x 2 x 0,34 8 x 2 x 0,34 12.2 107.3 223.2
    FID 880 CP (TP)  10 x 2 x 0,34 10 x 2 x 0,34 14.2 131.1 276.7
    FID 880 CP (TP)  1 x 2 x 0,5 1 x 2 x 0,5 6.1 22.0 47.5
    FID 880 CP (TP)  2 x 2 x 0,5 2 x 2 x 0,5 8.5 50.0 100.0
    FID 880 CP (TP)  3 x 2 x 0,5 3 x 2 x 0,5 9.1 71.8 131.3
    FID 880 CP (TP)  4 x 2 x 0,5 4 x 2 x 0,5 10.1 74.4 149.5
    FID 880 CP (TP)  5 x 2 x 0,5 5 x 2 x 0,5 11.0 84.5 169.7
    FID 880 CP (TP)  6 x 2 x 0,5 6 x 2 x 0,5 12.2 99.6 195.9
    FID 880 CP (TP)  8 x 2 x 0,5 8 x 2 x 0,5 14.4 144.3 286.8
    FID 880 CP (TP)  10 x 2 x 0,5 10 x 2 x 0,5 16.4 176.0 346.4
    FID 880 CP (TP)  14 x 2 x 0,5 14 x 2 x 0,5 16.7 215.4 405.0
    FID 880 CP (TP)  1 x 2 x 0,75 1 x 2 x 0,75 6.5 34.0 61.6
    FID 880 CP (TP)  2 x 2 x 0,75 2 x 2 x 0,75 9.2 60.0 113.1
    FID 880 CP (TP)  3 x 2 x 0,75 3 x 2 x 0,75 10.0 85.7 158.6
    FID 880 CP (TP)  4 x 2 x 0,75 4 x 2 x 0,75 10.9 93.6 173.7
    FID 880 CP (TP)  6 x 2 x 0,75 6 x 2 x 0,75 13.2 130.4 233.3
    FID 880 CP (TP)  8 x 2 x 0,75 8 x 2 x 0,75 15.7 192.2 345.4
    FID 880 CP (TP)  10 x 2 x 0,75 10 x 2 x 0,75 17.8 258.0 470.7
    FID 880 CP (TP)  14 x 2 x 0,75 14 x 2 x 0,75 18.7 316.6 550.5
    FID 880 CP (TP)  1 x 2 x 1 1 x 2 x 1 6.9 42.0 71.7
    FID 880 CP (TP)  2 x 2 x 1 2 x 2 x 1 10.0 73.0 130.3
    FID 880 CP (TP)  3 x 2 x 1 3 x 2 x 1 10.7 93.6 170.7
    FID 880 CP (TP)  4 x 2 x 1 4 x 2 x 1 11.9 117.8 206.0
    FID 880 CP (TP)  5 x 2 x 1 5 x 2 x 1 13.1 139.0 239.4
